Pompy dozujące nurnikowe typu NDA

Na stanie magazynowym posiadamy szereg części zamiennych, zapewniając ciągłość działania pomp typu ND. Dysponujemy zapleczem produkcyjnym, które umożliwia nam wytwarzanie części zamiennych na indywidualne zamówienie.

Zastosowanie pomp NDA

Dokładne dozowanie ściśle określonych objętości cieczy na jednostkę czasu Dozowanie, zasilanie, mieszanie, przesyłanie itp. ciekłych substancji organicznych i nieorganicznych o różnej lepkości, temperaturze, agresywności chemicznej Dozowanie acetonu, amoniaku, alkoholu, CO2 ,etyliny, fosforanów, kwasów, zasad, mleka wapiennego, siarczanów, sody, solanki, toluenu, wody, żywic itp.

Zalety pomp NDA

1. błąd dozowania poniżej 1%
2. przeciwciśnienie instalacji nie wpływa na wydajność pompy

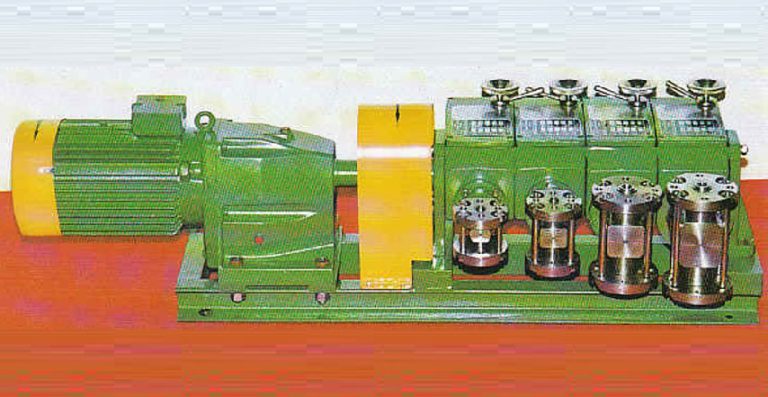

3. możliwość tworzenia agregatu złożonego dwóch, trzech lub czterech głowic o wspólnym napędzie z niezależną regulacją wydajności każdej głowicy
4. agregat pompowy złożony z kilku głowic pozwala na uzyskanie odpowiedniego bardzo dokładnego wzajemnego stosunku wydajności poszczególnych strumieni
5. pompy posiadają wymienne głowice tłoczne różniące się wartością maksymalnych wydajności i pokonywanych przeciwciśnień
6. głowice pomp wyposażone są w wysokosprawne zawory kulowe lub grzybkowe posiadające zdolność samooczyszczania się

Charakterystyka techniczna pomp NDA

Typ głowicy - nurnikowa.
Wykonanie głowicy i nurnika - stale kwasoodporne : 1H18N9T, H17N13M2T
Uszczelnienie nurnika - pierścienie uszczelniające typu MERKEL
Wysokość zassania - 3m H2O
Silnik 1,1 ÷ 2,2 kW
Wydajność od 0 do 2692 l/h
Maksymalne ciśnienie tłoczenia - 25 MPa
Sterowanie: ręczne lub automatyczne

Tabela wydajności pompy typu NDA



NDA

Przekrój nurnika

Wydajność maksymalna [l/h] przy liczbie głowic

Dopuszczalne przeciwciśnienie

Typ

[cm2]

1

2

3

4

[MPa]

8

0,503

10,8

21,6

32,4

43,2

25

10

0,785

16,9

33,8

50,7

67,6

16

12

1,131

24,4

48,8

73,2

97,6

10

16

2,010

43,3

86,6

129,9

173,2

6,4

20

3,141

67,8

136,6

203,4

271,2

4,0

25

4,900

105,7

211,4

317,1

422,8

2,5

32

8,038

173,6

347,2

520,8

694,4

1,6

40

12,566

271,4

542,8

814,2

1085,6

1,0

50

19,625

423,9

847,8

1271,7

1695,6

0,6

63

31,157

673,0

1346

2019,0

2692,0

0,4
